Maquinaria para bancos de automóvel: costuras de união, costuras decorativas, costuras documentadas e encostos de cabeça
O que exige cada operação de uma capa de banco em pele, pele sintética, Alcantara ou tecido laminado, e que máquina a faz: triplo arrasto para unir, duas agulhas e unidades automáticas para decorar, programas com registo para costuras de segurança e coluna para encostos de cabeça.
O banco é a parte do carro que mais se vê e mais se toca. Uma capa cose-se a partir de muitas peças pequenas que depois se esticam sobre a espuma, e qualquer defeito multiplica-se: um pesponto que foge dois milímetros na máquina é uma linha torta com a capa montada. Por isso organizamos por operação: cada uma pede uma coisa diferente à máquina.
As operações de uma capa de banco
E duas operações que as acompanham: corte de pele e selagem de costuras.
1. Costuras de união
São as que montam a capa: unem as peças do assento e do encosto, as laterais e as tiras de fixação que a prendem à estrutura. Há quase sempre espuma laminada ou várias camadas de dureza diferente, e esse é o problema: só com arrasto inferior, a camada de cima fica para trás, a peça sai mais comprida de um lado e aparecem rugas ao montar a capa.
O que pedir à máquina:
- Triplo arrasto (dente, agulha e calcador alternado) para que as camadas avancem juntas.
- Altura de calcador e lançadeira grande para lidar com a espessura e a linha grossa.
- Remate e corte de linha automáticos se cose em série.
Bases planas de triplo arrasto para costuras de união
Dürkopp Adler 867 Basic
Base plana de triplo arrasto, 1 agulha. O padrão para unir capas em produção.
Ver ficha →
Dürkopp Adler 867 M-Type Silverline
Triplo arrasto, 1 agulha, com corte de linha, remate e levantamento do calcador automáticos.
Ver ficha →
Dürkopp Adler 867 M-Type Goldline
A 867 de 1 agulha com o equipamento mais completo da plataforma M-Type.
Ver ficha →
Dürkopp Adler Gamma 767
Base plana de triplo arrasto com 1 ou 2 agulhas para unir em pele e estofo.
Ver ficha →
Dürkopp Adler 267-373
Triplo arrasto de entrada para unir pele, pele sintética e tecido laminado.
Ver ficha →

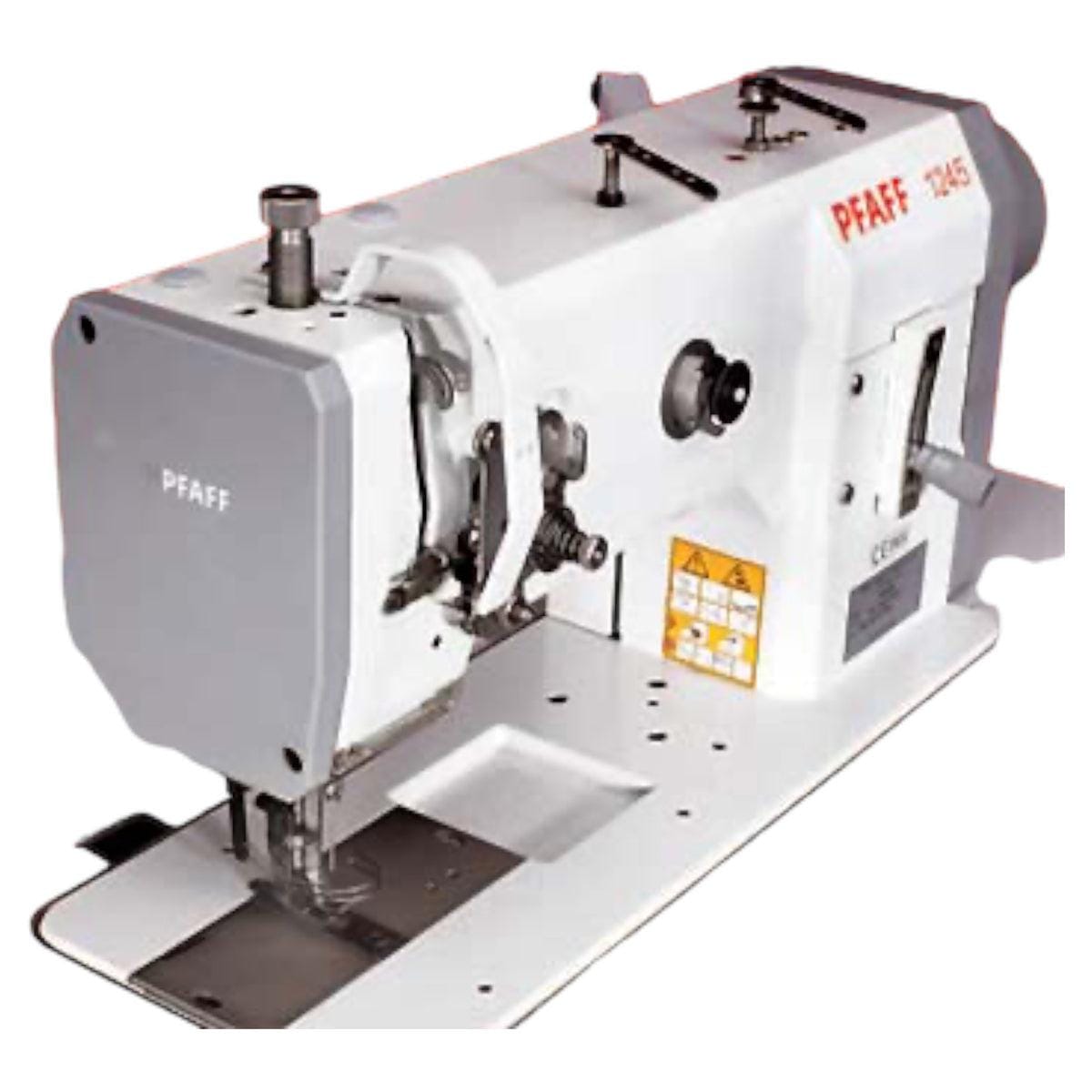

PFAFF 1245
Triplo arrasto robusto e versátil. Muito comum no estofo de substituição.
Ver ficha →
Vetron 4000 / 4010
Base plana de 1 agulha, triplo arrasto e acionamento direto, para material médio e pesado.
Ver ficha →
Vetron 5000 / 5010
A gama premium da Vetron: triplo arrasto, 1 agulha e equipamento superior.
Ver ficha →
Typical TW1-1245
Base plana de triplo arrasto de 1 agulha, lançadeira vertical de 26 mm, para material médio e pesado.
Ver ficha →
Typical GC20665
Triplo arrasto de 1 agulha com acionamento direto de 750 W e funções automáticas pneumáticas.
Ver ficha →
PFAFF 2545/46 PLUS
Triplo arrasto, 1 ou 2 agulhas, lançadeira de eixo vertical, remate e corte de linha automáticos.
Ver ficha →
Brother UF-8910 / UF-8920
Triplo arrasto, 1 ou 2 agulhas, lançadeira de eixo vertical, remate e corte de linha.
Ver ficha →
JUKI LU-2810
Triplo arrasto para trabalho pesado, 1 agulha, lançadeira de eixo vertical.
Ver ficha →Bases planas de duplo arrasto: unir material mais leve
Dürkopp Adler M-Type 827
Duplo arrasto, 1 ou 2 agulhas, com remate e corte de linha. Para tecido e pele sintética sem espuma grossa.
Ver ficha →
Dürkopp Adler M-Type 887
Duplo arrasto com calcador de roda, 1 ou 2 agulhas. Segue bem as curvas ao unir peças finas.
Ver ficha →Bases planas eletrónicas Delta
2. Costuras decorativas
O pesponto à vista é a assinatura do banco e a costura que menos perdoa. A mais comum é a costura francesa: une-se com uma agulha, abrem-se as margens e pesponta-se por fora dos dois lados com duas agulhas. Também pesponto duplo paralelo com linha grossa e acolchoado em losangos ou padrões no assento e no encosto.
Quando a peça já tem volume (laterais envolventes, cantos do encosto, encostos de cabeça), o pesponto decorativo faz-se numa máquina de coluna: a agulha trabalha por cima e a peça roda livre à volta dela, de modo que o pesponto acompanha a curva sem enrugar o material.
O que pedir à máquina:
- Duas agulhas com a galga do desenho do modelo.
- Ponto comprido e regular com linha grossa, sem saltar pontos.
- Se o desenho tem cantos fechados, barra de agulha desembraiável: pergunte-nos por essas versões.
- Em peças com volume, coluna de 1 ou 2 agulhas com arrasto de roda ou triplo arrasto.
- Para acolchoado com padrões, uma máquina de padrões: uma operadora não consegue repetir um losango cem vezes igual.
Pesponto decorativo e costura francesa

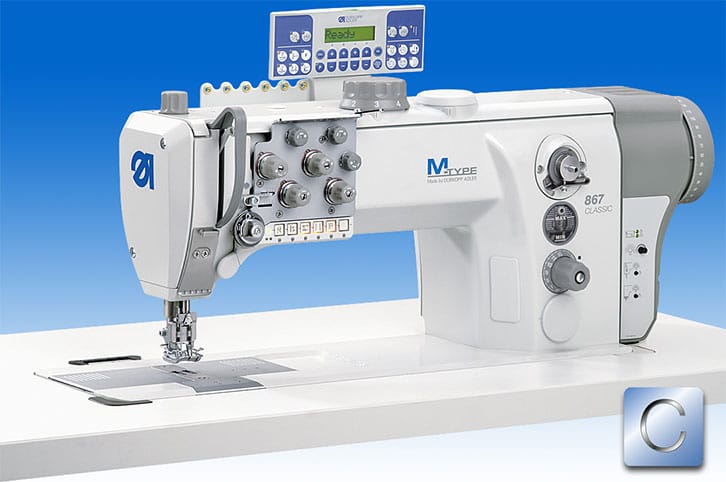

Dürkopp Adler 867 Classic 2 agulhas
Triplo arrasto de duas agulhas para pesponto duplo e costura francesa.
Ver ficha →

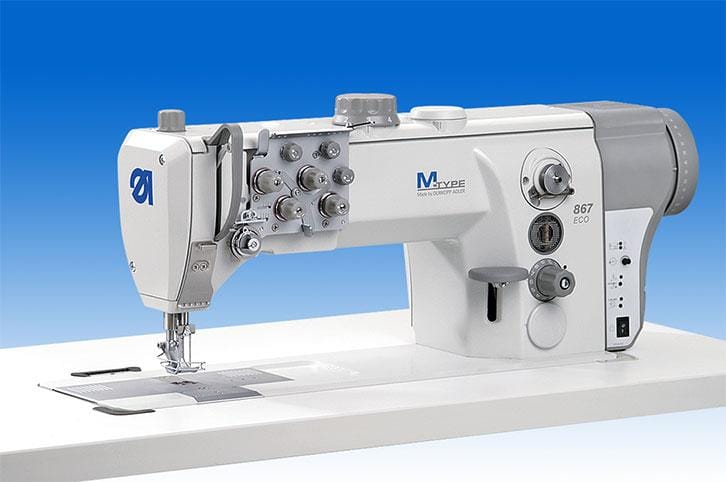

Dürkopp Adler 867 Eco 2 agulhas
Duas agulhas e triplo arrasto numa versão Eco para pesponto decorativo.
Ver ficha →
JUKI LU-2860
Triplo arrasto de 2 agulhas para trabalho pesado com lançadeira de eixo vertical.
Ver ficha →
Typical GC20666 2 agulhas
Triplo arrasto de 2 agulhas com acionamento direto de 750 W, para pesponto duplo e costura francesa.
Ver ficha →
Vetron 4020 / 4030
Base plana de 2 agulhas, triplo arrasto e acionamento direto para pesponto duplo paralelo.
Ver ficha →Coluna de 1 agulha: pesponto à vista em peças com volume
Dürkopp Adler 838-1
Coluna de 1 agulha com arrasto inferior e rolo superior.
Ver ficha →

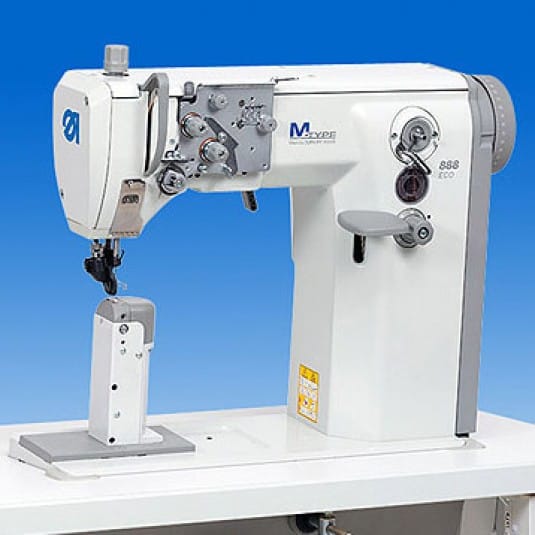

Dürkopp Adler 888-1
Coluna de 1 agulha com arrasto de roda dentada, para curvas em pele.
Ver ficha →
Dürkopp Adler Delta 888-1
Coluna eletrónica na plataforma M-Type: parâmetros programados.
Ver ficha →
PFAFF 571-1i
Coluna rápida de 1 agulha, coluna à esquerda.
Ver ficha →
PFAFF 591-1
Coluna rápida de 1 agulha, coluna à direita.
Ver ficha →
PFAFF 1571-1
Coluna eletrónica de 1 agulha, coluna à esquerda.
Ver ficha →
PFAFF 1591-1
Coluna eletrónica de 1 agulha, coluna à direita.
Ver ficha →
PFAFF 1293-1
Coluna robusta de 1 agulha para material mais grosso.
Ver ficha →
Typical TW5-898-1
Coluna de 1 agulha com acionamento direto e triplo arrasto, material médio-pesado.
Ver ficha →
Typical TW1-1591E
Coluna eletrónica de 1 agulha com roda, rolo motorizado e ecrã tátil.
Ver ficha →
Vetron 5300
Coluna de 1 agulha, triplo arrasto e acionamento direto, com tensão da linha e pressão do calcador automáticas.
Ver ficha →Coluna de 2 agulhas: pesponto duplo em peças com volume

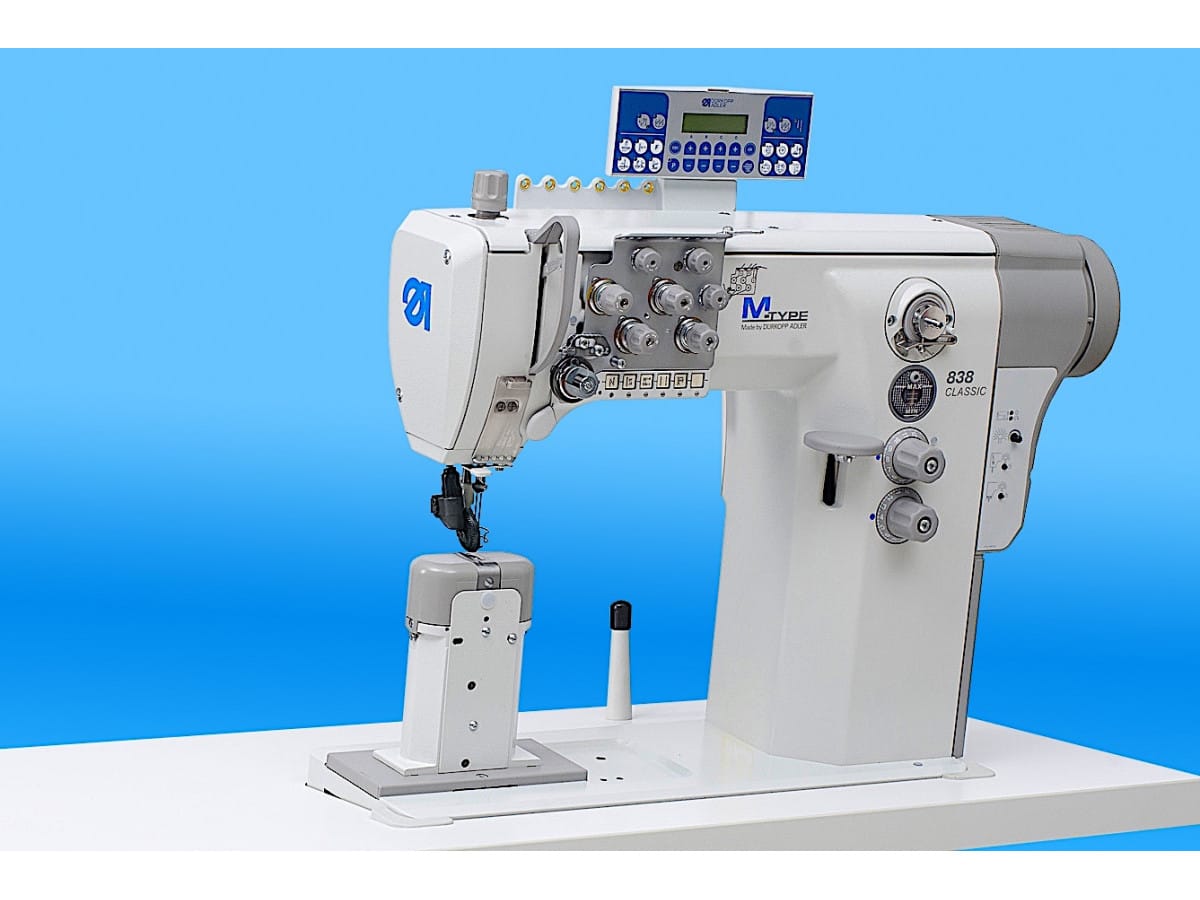

Dürkopp Adler 838-2
Coluna de 2 agulhas com arrasto inferior para pesponto duplo.
Ver ficha →

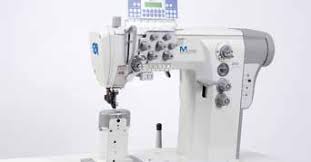

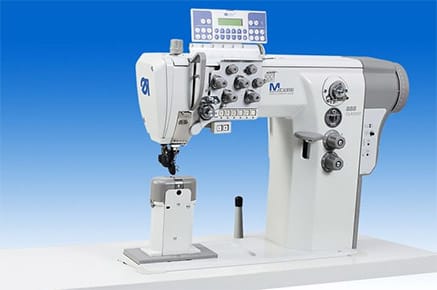

Dürkopp Adler 888-2
Coluna de 2 agulhas com arrasto de roda, pesponto duplo em curvas.
Ver ficha →
PFAFF 574-2
Coluna rápida de 2 agulhas, com aparador de orla disponível.
Ver ficha →
PFAFF 1574-2
Coluna eletrónica de 2 agulhas.
Ver ficha →
PFAFF 1295/96 PLUS
Coluna de triplo arrasto, 1 agulha (1295) ou 2 agulhas (1296).
Ver ficha →
Dürkopp Adler H 868
Coluna de 1 ou 2 agulhas com triplo arrasto para material muito pesado.
Ver ficha →Typical TW5-898-2
Coluna de 2 agulhas com acionamento direto e triplo arrasto, material médio-pesado.
Ver ficha →
Vetron 5320
Coluna de 2 agulhas com triplo arrasto, galgas de 6 a 12 mm, para pesponto duplo decorativo.
Ver ficha →Acolchoado e padrões programados
Dürkopp Adler 910
CNC de campo pequeno até 300 × 200 mm e 2800 p.p.m., com tensões programáveis e importação de DXF.
Ver ficha →
Dürkopp Adler 911R-210-10
CNC com cabeça rotativa ilimitada: pesponto decorativo perfeito nas curvas do banco.
Ver ficha →
Dürkopp Adler 911-210-10
CNC para material médio-pesado com lançadeira XXL e deteção de quebra de linha.
Ver ficha →

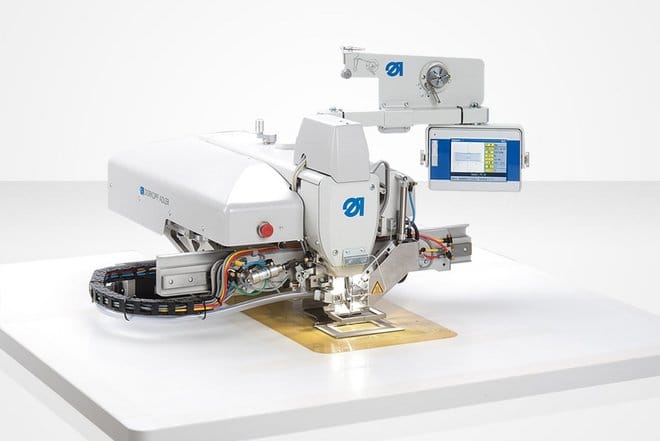

Dürkopp Adler 911-211-10
CNC para material pesado: lançadeira 3XL de 40 mm e linha até 8/3.
Ver ficha →
PFAFF 3590 Portal
Costura programável de grande formato para acolchoado e padrões em painéis.
Ver ficha →
Brother Nexio BAS-375H
Máquina de padrões tipo ponte com área de costura de 1200 × 700 mm.
Ver ficha →
JUKI PLK-J10050RH
Máquina de padrões de 1000 × 500 mm para materiais pesados.
Ver ficha →
Typical TC3020GB-1A
Máquina de padrões de 300 × 200 mm: padrões pequenos, reforços e peças de pormenor.
Ver ficha →
Typical TC6040GB-1A
Máquina de padrões de 600 × 400 mm com servomotores, para painéis de formato médio.
Ver ficha →
Typical TC12080GB-1A
Máquina de padrões de 1200 × 800 mm para acolchoar assentos e encostos inteiros.
Ver ficha →3. Costuras documentadas
São as costuras para as quais o fabricante do automóvel exige prova de como foi cosida cada peça. O caso típico é a costura de rutura do airbag lateral integrada no encosto: tem de abrir exatamente onde está previsto quando o airbag dispara. Um ponto saltado, outra linha ou outra tensão mudam a forma como rasga, e isso não se vê a olho nu.
O que pedir ao posto:
- Monitorização de cada ponto, com deteção de pontos saltados.
- Medição e controlo contínuos da tensão da linha, e monitorização da linha da bobina.
- Identificação da linha e da bobina por código, para que nada se cosa com material fora de especificação.
- Registo por costura: parâmetros, operadora e etiqueta final, com rastreabilidade até à capa.
Uma base plana eletrónica não faz isto sozinha: é preciso um sistema que meça, bloqueie erros e documente. É para isso que servem o sistema modular Dürkopp Adler 550-D800 e os Docu-Seam-Systems PFAFF 3721 e 3745.
Sistemas para costuras documentadas
Dürkopp Adler 550-D800
Posto modular que vigia cada ponto, a tensão e a bobina, e documenta cada costura de airbag.
Ver ficha →

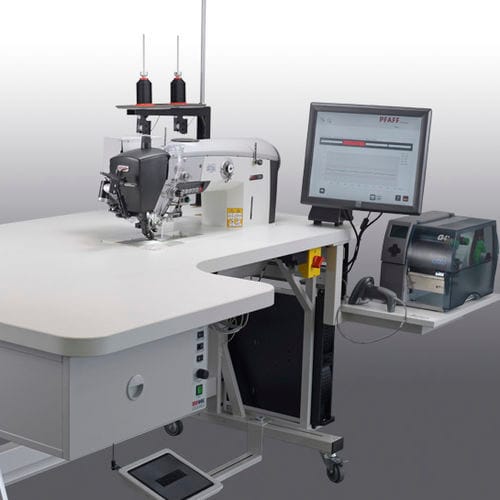

PFAFF 3721 PREMIUM
Docu-Seam-System para a costura de rutura do airbag: rejeita costuras inválidas em tempo real.
Ver ficha →PFAFF 3745 PREMIUM
Docu-Seam-System com arrasto unison e pontos até 9 mm, para capas com espuma ou várias camadas.
Ver ficha →4. Encostos de cabeça
A capa do encosto de cabeça é pequena, tem raios apertados e fecha-se sobre si mesma. Numa base plana a peça fica sem apoio e a costura curva abre. Cose-se numa coluna, onde a agulha trabalha por cima e a peça roda livre à volta dela, e as peças já fechadas acabam-se num braço cilíndrico. Costuma ter também pesponto decorativo a condizer com o banco e aberturas para as hastes.
O que pedir à máquina:
- Coluna com arrasto que acompanha a curva sem puxar a peça para fora.
- Triplo arrasto ou arrasto de roda conforme o material e o raio.
- Uma ou duas agulhas conforme o encosto tenha ou não pesponto decorativo.
Máquinas para encostos de cabeça
Corte e selagem de costuras
Corte. A pele não se empilha: cada pele tem a sua forma e as suas marcas, e num banco tudo se vê. Corta-se em folha única, colocando as peças visíveis na melhor zona de cada pele.
Selagem. Cada ponto é um furo. Quando a capa tem espuma laminada e cola e é moldada com calor, esse material passa pela costura para o lado visível. A costura sela-se pelo avesso com fita antes de moldar. Mais em o que é a termosselagem.
KURIS Cutty
Mesa de corte CNC de folha única com otimização peça a peça sobre a pele.
Ver ficha →
PFAFF 8303i-340/001 Baseline
Termosseladora de base plana para selar costuras com fita.
Ver ficha →
PFAFF 8303ix-340/011
Termosseladora de coluna para peças com forma.
Ver ficha →Perguntas frequentes
Posso fazer uma costura francesa com uma base plana de uma agulha? Sim, em duas passagens, mas mantê-la paralela depende da mão da operadora e nota-se. Em série compensa a máquina de duas agulhas.
Uma costura documentada precisa de máquina especial? Sim: um posto que vigie cada ponto, a tensão e a bobina, e registe cada costura, como a Dürkopp Adler 550-D800 ou as PFAFF 3721 e 3745. Os módulos que leva dependem do que o seu cliente exige: traga-nos a especificação dele.
Que agulha uso na pele do banco? Em pele, ponta cortante; em pele sintética e tecido laminado, ponta redonda para não cortar o suporte. Está tudo no guia de agulhas industriais.
Podem aconselhar-me sem eu vos visitar? Sim. Diga-nos a operação, o material, a espessura e as capas por dia, e mostramos-lhe vídeos da máquina a trabalhar esse material.
